【全方位解读】一篇文章看懂NB-IoT

发布日期:2017-03-07 访问量:6886

2015年9月份,全球通信业对共同形成一个低功耗、广域覆盖(LPWA)的物联网标准达成共识,NB-IoT标准应运而生。而今年,随着NB-IoT即将完成测试,正式进入商用阶段,业界对于它的关注度和讨论也是逐渐升温。

本文将为大家详细介绍这项全新的技术——NB-IoT,从其产生的意义价值、特点优势、所带动的产业链以及厂商发展路径、未来投资机会等几点全方位解读。

NB-IoT,你以为是Niubility Internet of Thing?不不不,NB-IoT是指窄带物联网(Narrow Band -Internet of Things)技术。

去年6月16日,NB-IoT技术协议获得了3GPP 无线接入网(RAN)技术规范组会议通过。从立项到协议冻结仅用时不到8个月,成为史上建立最快的3GPP标准之一。在去年9月完成性能标准制定和12月完成一致性测试后,NB-IoT即可进入商用阶段。


一、为什么NB-IoT会出现?

据市场研究机构Gartner预测,2017年全球将会使用64亿个物联网设备,届时每天将有550万个设备连网,而“万物互联”实现的基础之一在于数据的传输,不同的物联网业务对数据传输能力和实时性都有着不同要求。

根据传输速率的不同,可将物联网业务进行高、中、低速的区分:

• 高速率业务:主要使用3G、4G技术,例如车载物联网设备和监控摄像头,对应的业务特点要求实时的数据传输;

• 中等速率业务:主要使用GPRS技术,例如居民小区或超市的储物柜,使用频率高但并非实时使用,对网络传输速度的要求远不及高速率业务;

• 低速率业务:业界将低速率业务市场归纳为LPWAN(Low Power Wide Area Network)市场,即低功耗广域网。目前还没有对应的蜂窝技术,多数情况下通过GPRS技术勉力支撑,从而带来了成本高、影响低速率业务普及度低的问题。

也就是说目前低速率业务市场急需开拓,而低速率业务市场其实是最大的市场,如建筑中的灭火器、科学研究中使用的各种监测器,此类设备在生活中出现的频次很低,但汇集起来总数却很可观,这些数据的收集用于各类用途,比如改善城市设备的配置等等。

而NB-IoT就是一种新的窄带蜂窝通信LPWAN(低功耗广域网)技术,可以帮助我们解决这个问题。

作为一项应用于低速率业务中的技术,NB-IoT的优势不难想象:

• 强链接:在同一基站的情况下,NB-IoT可以比现有无线技术提供50-100倍的接入数。一个扇区能够支持10万个连接,支持低延时敏感度、超低的设备成本、低设备功耗和优化的网络架构。举例来说,受限于带宽,运营商给家庭中每个路由器仅开放8-16个接入口,而一个家庭中往往有多部手机、笔记本、平板电脑,未来要想实现全屋智能、上百种传感设备需要联网就成了一个棘手的难题。而NB-IoT足以轻松满足未来智慧家庭中大量设备联网需求。

• 高覆盖:NB-IoT室内覆盖能力强,比LTE提升20dB增益,相当于提升了100倍覆盖区域能力。不仅可以满足农村这样的广覆盖需求,对于厂区、地下车库、井盖这类对深度覆盖有要求的应用同样适用。以井盖监测为例,过去GPRS的方式需要伸出一根天线,车辆来往极易损坏,而NB-IoT只要部署得当,就可以很好的解决这一难题。

• 低功耗:低功耗特性是物联网应用一项重要指标,特别对于一些不能经常更换电池的设备和场合,如安置于高山荒野偏远地区中的各类传感监测设备,它们不可能像智能手机一天一充电,长达几年的电池使用寿命是最本质的需求。NB-IoT聚焦小数据量、小速率应用,因此NB-IoT设备功耗可以做到非常小,设备续航时间可以从过去的几个月大幅提升到几年。

• 低成本:与LoRa相比,NB-IoT无需重新建网,射频和天线基本上都是复用的。以中国移动为例,900MHZ里面有一个比较宽的频带,只需要清出来一部分2G的频段,就可以直接进行LTE和NB-IoT的同时部署。低速率、低功耗、低带宽同样给NB-IoT芯片以及模块带来低成本优势。模块预期价格不超过5美元。

不过,NB-IoT仍有着自身的局限性。在成本方面,NB-IoT模组成本未来有望降至5美元之内,但目前支持蓝牙、Thread、ZigBee三种标准的芯片价格仅在2美元左右,仅支持其中一种标准的芯片价格不到1美元。巨大的价格差距无疑将让企业部署NB-IoT产生顾虑。

此外,大部分物联网场景如智能门锁、数据监测等并不需要实时无线联网,仅需近场通信或者通过有线方式便可完成。若更换NB-IoT,是否物有所值?

三、NB-IoT的产业链

相对于传统产业,物联网的产业生态比较庞大,需要从纵向产业链和横向技术标准两个维度多个环节进行分析。

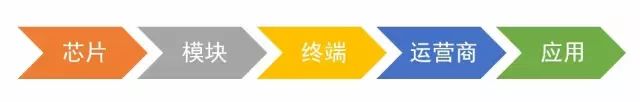

对于低功耗广域网络,从纵向来看,目前已形成从“底层芯片—模组—终端—运营商—应用”的完整产业链。




 而其中,芯片在NB-IoT整个产业链中处于基础核心地位,现在几乎所有主流的芯片和模组厂商都有明确的NB-IoT支持计划。

华为收购公司Neul的芯片实现的比较早,已有测试样片;高通的芯片已于去年下半年发布,而且高通的芯片是NB-IoT和eMTC双模的芯片; Intel的芯片预计今年四季度会提供第一批的芯片,但是主要是以测试为主,商用芯片也是在17年初发布;MTK的芯片也在研发当中,17年上半年会发布;中兴微、大唐的芯片也都在研发当中。

下面我们就选取华为和高通两家来具体聊聊。为什么要选这两家呢?因为在NB-IoT标准的演变历史上,华为和高通扮演着非常重要的角色。现在的NB-IoT就是从华为和高通融合产生的解决方案NB-CIoT演化而来的。(详情大家可以自行百度)

1、 华为

作为NB-IoT的积极参与者华为而言,NB-IoT是一个大战略,据说华为所有的部门都积极参与其中。

其实早在2014年,华为就斥资2500万美元收购了英国领先的蜂窝物联网芯片和解决方案提供商Neul,还计划以Neul为中心,打造一个全球级物联网。

不出所料,在标准公布后,Neul即将在本月底火速推出NB-IoT商用芯片,这将会是业内第一款正式商用的NB-IoT芯片,而且其芯片价格向短距离通信芯片价格靠近。

据悉,华为推出的NB-IoT芯片在硬币大小的尺寸内集成了BB和AP、Flash和电池管理,并预留传感器集成功能。其中AP包含三个ARM-M0内核,每个M0内核分别负责应用、安全、通信功能,这样在方便进行功能管理的同时降低成本和功耗,后续推出的芯片还将会集成Soft SIM,进一步降低成本。

另外,在九月底提供第一批芯片之后,华为还将会和ublox合作提供第一批的商用模组,商用模组大概是在10月中旬或下旬发布。第一批提供的量并不大,明年年初将大规模商用。

除了芯片以外,华为在NB-IoT领域的布局可谓是全方位覆盖式的。

在去年的世界移动大会物联网峰会上,华为正式面向全球发布了端到端NB-IoT解决方案,主要包括:Huawei Lite OS与NB-IoT芯片使能的智能化终端方案、平滑演进到NB-IoT的eNodeB基站、可支持Core in a Box或NFV切片灵活部署的IoT Packet Core、基于云化架构并具有大数据能力的IoT联接管理平台等,满足了运营商IoT业务低功耗广域覆盖的核心需求。

另外在上个月举办的第二届中国NB-IoT产业联盟高峰论坛上,华为的NB-IoT项目负责人许海平更是表示了华为正在建设的开放实验室将更好地为NB-IoT端到端业务服务。“从今年开始,华为在全球设立了七个开放实验室,现已开放了两个,一个是沃达丰,另外一个是华为的上研所。开放实验室主要是搭建整套的端到端NB-IoT环境,提供NB-IoT的芯片和模组,和一些关系比较密切的合作厂商一起来做端到端的对接,包括芯片模组的集成、后端的联接管理平台、业务服务器的对接等。沃达丰的开放实验室主要是针对的欧洲的合作厂商,上海的实验室主要是针对中国区的,九月份还将在韩国成立一个open lab,意大利等国家也会相继推进。”

2、高通

高通认为在未来5年里,从物联网的角度来说,LTE依然是发展基础。3GPP Release 13下引入的NB-IoT将继续随着3GPP的发展而演进,大规模物联网(Massive IoT)所需的低成本、低功耗等将依靠LTE NB-IoT技术从蜂窝连接的方面推动其发展,为物联网5G技术发展打好基础。

高通今年年初推了的MDM 9x07,支持Cat 4,最高支持150Mbps;另外一个是MDM 92071,支持Cat 1的标准;还有去年10月推出的MDM 9206,支持CatM1,后期通过软件升级可以支持NB-IoT。模块OEM厂商预计将于2017年初发布基于MDM 9206、支持Cat M1的模块,而对于Cat NB1的支持预计在此之后不久,通过软件升级的方式实现。

另外,在目前的Release 13中,NB-IoT不支持VoLTE,不过在未来的Release 14中,高通就会尝试增加语音功能的支持。随着NBIoT不断演进,高通希望它能为适用于5G的物联网标准打下基础。

讲完了芯片厂商,下面来讲讲运营商。

从去年开始,包括中国、韩国、欧洲、中东、北美的多家主流运营商已经开展了基于pre-standard 的NB-IoT技术的试点,并开启了端到端的技术和业务验证。

1、中国电信

中国电信正在积极跟进NB-IoT技术发展,并正式立项对NB-IoT关键技术、终端和业务开展研发。在具体部署方案上,将基于全覆盖的800M LTE网络部署NB-IoT;基站同时支持LTE和NB-IoT与800MLTE基站共享基带、射频及天馈资源。同时,为了规避可能的频率干扰,并考虑LTE800后续演进的灵活性,优先考虑独立工作模式。

另外,在去年7月召开的“2016年天翼智能终端交易博览会”上,中国电信联合高通、华为、中兴、英特尔、博世、SAP、IBM、爱立信、深创投、中科院上海微系统所、北邮和东南大学12家单位,共同发起成立“天翼物联产业联盟”。

2、中国移动

对于中国移动来说,其公众物联网平台自2014年11月底正式商用,截至今年6月,用户已超过2700万。目前,中国移动正加快推进全球统一标准窄带物联网产业成熟和物联网应用创新,构建物联网开放实验室,促进芯片和模组成熟发展,打造一张低成本、低功耗、广覆盖、高可靠的公共物联网,力争今年实现商用。为了建设NB-IoT物联网,预计在2016年年底至2017年年中,中国移动将会获得FDD牌照,并且允许重耕现有的900MHz、1800MHz频段。

3、中国联通

中国联通在2015年7月,建成并开放全球第一个NB-IoT新技术示范点;2016年上半年上海迪斯尼物联网启动商用; 2015年-2016年开展了NB-IoT业务试点及试验,目前正推进重点城市(北京、上海、广州、深圳、银川、长沙、福州)的NB-IoT商用部署,计划在2017年实现规模商用,2018年则将开始全面推进国家范围内的商用部署。

中国联通部署在900MHz、1800MHz频段,用于NB-IoT和VoLTE。在900 MHz采用DSSS动态频谱解决方案,在1800MHz连续覆盖区域,部署5MHz带宽的LTE,在没有1800MHz连续覆盖的区域,带宽自动缩窄到 3MHz,但中心频点保持不变,两侧空出的频谱,自动部署14个GSM频点。

从横向来看,产业链每一环节都有NB-IoT、LoRa、Sigfox、ZETA、Ingenu等不同技术标准的厂商存在。

说到这些,不得不重提下之前的LPWAN,NB-IoT、LoRa、Sigfox、ZETA、Ingenu都是LPWAN的分支。

像Lora、Sigfox等,属于工作在非授权频段的技术,这类技术大多是非标、自定义实现;而像GSM、CDMA、WCDMA等较成熟的2G/3G蜂窝通信技术是工作在授权频段的技术,这类技术基本都在3GPP(主要制定GSM、WCDMA、LTE及其演进技术的相关标准)或3GPP2(主要制定CDMA相关标准)等国际标准组织进行了标准定义。

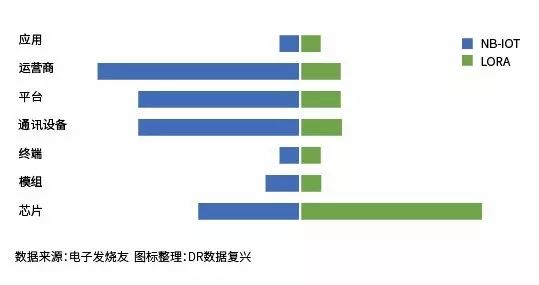

下面我们会选取目前已形成较为完善产业生态的NB-IoT和LoRa两种技术标准,对每一环节的市场集中度进行大体预估,集中度的大小反映在下图对应矩形框的长度,长度越长,集中度越高,长度越短,集中度越小。(集中度越高表示市场垄断率越高)


在底层芯片领域,众所周知,当前华为海思、高通、英特尔、MTK、中兴微电子、大唐、展讯等厂商已有NB-IoT芯片的研发计划和实施步骤,原有LTE芯片能力的厂商均可参与,没法形成前2-3家垄断大部分市场,不过由于这一领域的厂商数量并不多,因此也不会形成大量市场参与者,市场集中度会保持在50%以下;而在LoRa阵营中,目前射频芯片供应集中在Semtech一家厂商,占据绝大多数市场份额,从而形成大于80%的市场集中度。

在模组环节,由于具备渠道、技术、规模的优势,很多NB-IoT模组的出货量应该掌握在原来拥有2G/3G/LTE模组产品线的厂商手中,这一群数量相对较多,再加上一些新的厂商进入该领域,故也无法形成较高的市场集中度;在LoRa模组群体中,原有厂商多为中小企业,在LoRa应用越来越多的情况下,还有不少厂商入局,使得整个市场形成相对充分竞争状态,市场集中度较低。

在终端环节中,由于低功耗广域网络通信技术是大量行业、消费终端所需要的,而终端的种类多种多样,无法形成少数企业拥有大规模终端的市场,因此终端市场极为分散,市场集中度较低。

在通讯设备和平台环节中,由于华为、爱立信、中兴、诺基亚等通讯设备厂商是NB-IoT标准的核心参与者和推动者,在蜂窝通信市场上,这些主流设备厂商占据绝大多数市场份额,在NB-IoT的商用中,也不可避免占据绝大多数份额,可以说在这一环节的市场集中度较高,可能达到80%以上;而对于LoRa来说,一开始就有大量中小企业参与LoRa基站设备和管理平台的研发和生产,目前具备整体方案提供能力的厂商很多,因此并不能形成高市场集中度,而在国内中兴通讯发起的中国LoRa应用联盟(CLAA)推出的共享模式或在一定程度提升设备和平台的集中度,但仍然不会达到NB-IoT在这一环节的高集中度。

在运营商环节,主流运营商非常明确会部署并运营NB-IoT网络,也就是说,未来的NB-IoT网络运营仍将集中在三大运营商手里,所以这一领域的市场集中度为100%;而对于LoRa网络运营来说,由于要满足各类政企行业用户多样化的需求,将来可能会出现多种形式的运营商,包括CLAA的跨地域云网络运营商、行业级网络运营商、企业私网运营商等,因此市场集中度非常低。

至于应用环节,不论是NB-IoT还是LoRa网络,均要面对成千上万多样化的应用需求。这些物联网的应用没法形成如传统通信时代数亿级同质化应用业务,而是碎片化特点突出,即时同一行业中也有千差万别的需求,因此应用环节不会形成高度的市场集中态势。

总结来看,非常明显的是NB-IoT的产业链上多个环节具有高度市场集中度,可以看出这一领域更多是巨头主导;LoRa产业链上芯片环节形成高度市场集中度,其他环节皆是大量参与者的形态。

四、NB-IoT市场投资机会

目前NB-IoT市场炒作非常热,产业链也包含了许多不同的硬件:芯片、模块、终端设备等等,可以说给各个层面的企业及产业资本提供很大的机会,纵观这些投资机会,美格智能觉得以下两个创投领域非常值得关注:

1、传感器

NB-IoT无疑促进了物联网的产业生态,让传感器可以深入到细分市场,带来巨大的商业机会。全球传感器产业到2020年前后将拥有接近3000亿美元的市场规模,而有券商认为,中国企业将在这个千亿级的传感器市场中占有三分之一的份额,发展空间巨大。

2、应用

虽然底层硬件非常重要,但真正让这些装置发挥加值效果,体现数据的价值和利益分享的价值,还是需要为了特定服务目的开发的应用软件,这些更是未来巨大的市场,将为进入该领域的业者和资本提供更大的机会。

相比面向娱乐和性能的物联网应用,NB-IoT面向低端物联网终端,更适合广泛部署,在以智能抄表、智能停车、智能追踪为代表的智能家居、智能城市、智能生产等领域的应用将会大放异彩。

人与人通信的移动终端数量增长已看到天花板,而物与物通信才刚刚开启,我们相信未来随着NB-IoT的落地,物联网将得到飞速发展,应用前景将大大广阔,大量的数据势必带来的无穷无尽的价值。
